O que é o chumbador tipo J
O chumbador tipo J é uma haste de aço com rosca em uma ponta e, na outra, uma dobra em forma de gancho que lembra a letra J. A parte com a dobra fica embutida no concreto, e a ponta roscada fica exposta para receber arruela e porca. É assim que ele prende estruturas, colunas e equipamentos à fundação.
O gancho tem uma função clara: ele melhora a ancoragem da peça no concreto, e em algumas instalações é posicionado junto à armadura. Por isso o formato e as medidas da dobra importam tanto quanto o diâmetro da haste.
O ponto central: sem desenho técnico, a própria peça usada carrega quase toda a informação necessária para especificar um substituto.
Onde o chumbador J é usado
- Fixação de bases de máquinas e equipamentos em fundações de concreto
- Ancoragem de colunas e estruturas metálicas
- Instalações elétricas, hidráulicas e mecânicas que precisam de sustentação em concreto
- Pisos e paredes de concreto em ambientes industriais
Quando o chumbador J vira peça especial
Existem chumbadores J padronizados, e quando a medida é comum, a reposição é simples. O problema começa quando a peça foge do padrão ou quando não existe documentação:
- Reforma de estrutura antiga, sem projeto original disponível
- Reposição de chumbadores de um equipamento instalado há muitos anos
- Medida fora do catálogo, com comprimento, rosca ou dobra diferentes do usual
- Fornecedor original que saiu do mercado
Nesses casos, a alternativa é fabricar o chumbador a partir da amostra, o que na prática significa transformar a peça física em especificação.

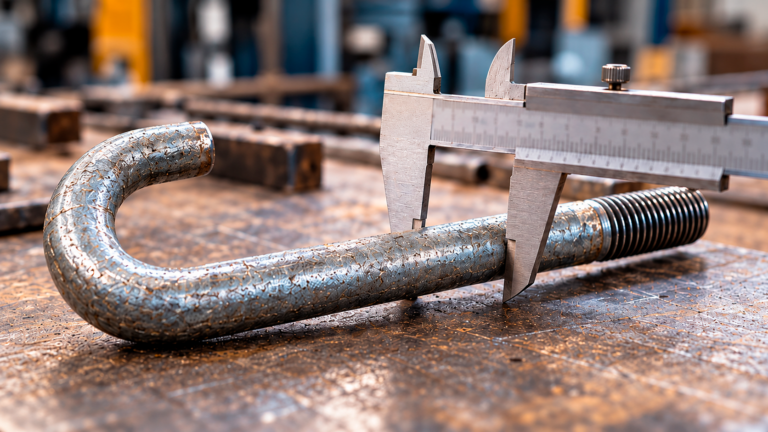

O que levantar na amostra
Com uma peça em mãos, estes são os pontos que definem o chumbador:
✓ Diâmetro da haste
A medida da barra, sem contar a rosca.
✓ Comprimento total
Do início da dobra até a ponta roscada.
✓ Raio e abertura da dobra
O gancho tem curvatura e abertura próprias, e elas precisam ser reproduzidas.
✓ Comprimento e tipo da rosca
Quanto da haste é roscado, e se a rosca é métrica ou em polegadas.
✓ Material e acabamento
Aço carbono, inoxidável, e se há galvanização ou outro revestimento.
Se a peça estiver desgastada, enferrujada ou deformada, vale levar a amostra assim mesmo e, se existir, uma peça em melhor estado do mesmo conjunto. A equipe técnica faz o levantamento dimensional e confirma o que a peça indica.
Informe onde a peça vai trabalhar
A medida resolve o encaixe. A aplicação decide o resto. Informe junto com a amostra:
Carga e tipo de esforço a que o chumbador está submetido
Ambiente: interno e seco, externo, litorâneo, com produtos químicos ou lavagem frequente
Quantidade de peças
Aprofunde este ponto
O ambiente define o acabamento. Entre os mais comuns para chumbadores estão a peça sem revestimento, a zincagem eletrolítica, a galvanização a quente e o aço inoxidável. Para entender como escolher, veja Corrosão em fixadores: como escolher o acabamento certo.
Um cuidado prático: quando o chumbador é galvanizado, a porca e a arruela do conjunto devem acompanhar o mesmo tipo de acabamento. Misturar acabamentos diferentes no mesmo conjunto pode comprometer a proteção.
Atenção ao substituir chumbadores já instalados
O chumbador J trabalha embutido no concreto, e a capacidade de ancoragem depende de fatores como o comprimento embutido, o posicionamento e as condições do próprio concreto. Por isso, substituir ou reforçar uma ancoragem existente deve ser validado pelo responsável pelo projeto ou pela manutenção estrutural. A especificação da peça é um passo. O dimensionamento da ancoragem é outro.
Como solicitar um chumbador tipo J sem desenho
- Separe a amostra, ou a peça mais íntegra do conjunto.
- Anote a aplicação: carga, ambiente e quantidade.
- Envie para a equipe técnica da Parafusos Curitiba analisar.
- Receba o retorno com o orçamento técnico.
Na Parafusos Curitiba, com 04 décadas de expertise em soluções de fixação, a equipe técnica atua junto a engenheiros e compradores industriais na especificação e fabricação de fixadores especiais, seja sob desenho técnico ou a partir de uma amostra física.
